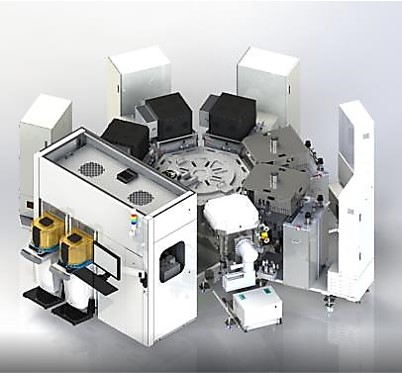

ALD 原子层沉积制程设备


用途

> 化合物半導體 (HEMT D-mode、HEMT E-mode、SiC gate oxide)

> 光電產業 (Mini LED、Micro LED)

> 生醫產業 (Passivation)
   Al2O3、AlN、SiO2、SiNx、ZrO2、HfO2、TiN、TiO2








特性

- 专利前驱物进气及showerhead系统设计以得到优良的镀膜均匀度。

- 专利气墙设计以减少particle, PM lifetime比batch type的优良。

- 专利反应腔体设计以获得优良的镀膜均匀度与降低前驱物的使用量。

- 可对于敏感基材实施低温的制程(< 100°C)

- 可选配天虹自制的Skiwar(自动取放片机)以减少particle;
   可整合不同晶圆尺寸,例如: 4"/6"、6"/8"搭配cassette in/out or Load port in/out。

- 对应多样工艺:
   Thermal ALD chamber (Single wafer)
   PEALD C2PT chamber (Direct plasma)
   PEALD NBT chamber (Direct plasma +Remote plasma)




规格

- Max. 6 ALD 腔体

- 整合 EFEM

- 支持 SECS/GEM

欢迎洽询!
