SolarEdge


用途

SolarEdge是智慧型能源技術的全球領導者,智慧型逆變器解決方案,改變了太陽能(PV)系統中電力的採集和管理方式,解決方案包括逆變器、功率優化器、儲能解決方案和雲端的監控平台,DC優化型逆變器提供了最大幅度的發電,同時也降低的太陽能系統產生能源的成本,系統透過模組上安裝功率優化器 實現卓越發電和模組管理,同時透過簡化DC-AC逆變器維持AC反轉和系統互動交流集中,進而維持具價格競爭力的系統成本。

一. 智慧型解決方案

1. DC/AC逆變器(inverter):

太陽能電池模組所產生的電為直流電(DC),與一般使用的市電交流電(AC)不同,因此,必須經由逆變器(Inverter)將太陽能模組所產生的直流電(DC)轉 換成交流電(AC),然後才可以經由輸電線傳送到台電的電網。

2. 優化器(Optimizer):

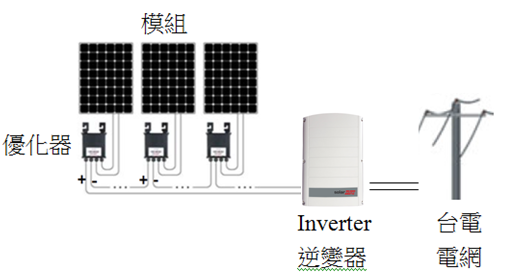

每一顆優化器可以和一片或二片太陽能模組串接,優化器(Optimizer)再串接起來後連接到逆變器(Inverter),每顆優化器(Optimizer)都有獨立的MPPT(最大功率點追縱)功能,可以隨時計算太陽能模組的最佳發電 量,使太陽能模組及系統 可以維持在最佳的發電效能. 同時,每片太陽能模組的即時發電量可以經由優化器(Optimizer)傳送到逆變器,再由逆變器經由網際網路,讓使用者可以透過手機或電腦,即時掌握系統的發電量及發電效能。

二. 元件介紹

1. SolarEdge 逆變器(Inverter)

             區分為單相及三相二種系統

             單相:SE 2200 ~ SE 6000

             三相:SE 15K ~SE 100K

             技術特性:

                              轉換效能高達98%以上

                              經由網際網路或無線網路可對外通訊聯絡

                              可經由電腦或手持裝置監看系統發電狀態

                              搭配SolarEdge Optimizer(優化器),可以監看每片太陽能模組的發電量

                              IP65防護等級,不論安裝在室內或室外,都可以確保防塵及防水



         2. SolarEdge優化器(Optimizer)

             區分為1對1和1對2等二種系統

             技術特性:

                             具MPPT(最大功率點追縱)功能,可使太陽能模組發電量增加25%

                             轉換效率達99.7%

                             安裝時或火災救災時,可以停止太陽能模組的發電輸出,確保安裝人員或救災人員之安全

                             與SolarEdge Inverter搭配使用,可以遠端監看太陽能模組之發電量

                             標準接頭易於安裝,只要一顆螺絲即可固定

                             系統可彈性設計,屋頂空間利用最佳化

三. SolarEdge智慧型太陽能系統的優點

1. 單獨MPPT功能

SolarEdge的 Optimizer(優化器),每顆Optimizer(優化器)都有的MPPT(Maximum Power Point Tracking,最大功率點追蹤)功能,能即時追蹤每一片太陽能電池模組的最佳發電狀 態,加上inverter(逆變器)的DC/AC 98%以上的轉換效率,使系統的發電量超越其他的系統3%~15%。

2. 遮陰問題影響降低

因為每一片太陽能電池模組都先與Optimizer(優化器)連接後再串接,再連接到inverter(逆變器),即使在模組有受到遮陰的情形下,系統的整體的發電效能也只有特定的受到遮陰的模組有影響其他的模組的發電輸出並不會受到影響;相較於一般的系統設計,直接將電池模組串聯起來只要有一片模組受到遮陰,系統整體的發電效能就會受到拖累以下是美國National Semiconductor所做的研究:

未使用優化器,系統受到遮陰效能降低44%. 使用優化器,系統受到遮陰效能只降低10%.



註:以上資料參考DIGITIMES Reserach 2011 Feb. 16報導

3. 遠端監控

Optimizer(優化器)與每片電池模組連接,可以將每片電池模組的即時的發電量,經由inverter(逆變器)內的網路通訊功能,透過WiFi傳送到SolarEdge的雲端,客戶再利用手機或電腦,可以監控即時的發電量或系統的問題。



4. 安全性設計

在一般傳統式的太陽能系統,單一模組被遮陰時發電量降低,同時使得其它模組所產生的電能無法即時送出,造成熱積蓄現象,長時間會影響太陽能模組的使用壽命,嚴重時會使電線過熱造成火災。智慧型太陽能系統每片模組的發電量都由優化器(Optimizer)所控制,彼此的發電量不會互相影響,不會有一般傳統式的系統的問題,安全性佳。另外,在逆變器(Inverter)外部有switch開關,當switch切到OFF時,與太陽能模組連接的優化器(Optimizer)會停止太陽能模組的直流電輸出,維持在只有1Vdc的直流輸出,即使是整串20片的太陽能模組,也只有20Vdc直流輸出,不論是在安裝時期對安裝人員或救災時消防人員的安全,都有非常大的保障。

<傳統的太陽能模組,即使還在安裝時候,也就有高達30Vdc的直流電輸出>



<使用SolarEdge的逆變器及優化器,當逆變器的switch切到OFF時,優化器會限制直流電輸出,安全有保障>



5. 保固期長  穩定性佳

智慧型太陽能系統所採用的逆變器(Inverter)的保固期長達12年、優化器(Optimizer)的保固期更長達20年,相較於其他的品牌的逆變器(Inverter)所提供的保固期只有5年左右,智慧型太陽能系統讓客戶在未來的20年的維運期間,可以減少許多的停機檢修或更換料件的時間,也就可以大大的降低系統的維運成本,相對的也增加了售電的實際效益。


特性

  • 新一代系統維護,配置模組等級監控模組端電壓關斷,保障安裝人員與消防人員安全.
  • 兩片PV模組串聯或並聯使用降低BOS安裝成本,減少50%以上的電纜保險絲與匯流箱成本.
  • 先進安全性內建SafeDC™ 自動電壓關 斷功能確保安全性,SafeDC™功能可在變流器或電網關閉時,將電壓降低至 安全低電壓.
  • 即時監控及控制 :將太陽能系統連接至SolarEdge免費監控系統,確保系統性能及發電維持在最佳.
  • 受益於模組等級 系統可視度以及精確的遠端故障檢測和自動警示功能,提升系統運作時間.
